MG/TG (Movopart/Rapidtrak) 直線模組

Thomson MG Movopart (TG Rapidtrak) 系列無桿驅動滑塊通過滾珠絲杠驅動與跨于執行器上承受負載的鞍座實現導向直線運動。有兩種類型產品可供選擇：M（單螺母）和MD（雙螺母）。此類滾珠導向單元具有高承載能力和小摩擦阻力，保證了運動的精度。

防塵帶延伸裝置 (Cover Band Stretcher) 延長了防塵帶的壽命。防塵帶能夠保護絲杠和導軌不受污染，消除了磨損時調節張力的必要。

產品介紹

讓 Thomson 幫助您做出選擇！

Linear MOTIONEERING^® LMS 定制和選擇工具 >

產品規格：

規格/軸的尺寸	M55/TG55	M75/TG75	M100/TG100
截面尺寸（寬x高）: mm (in)	58 x 55 (2.3 x 2.2)	86 x 75 (3.4 x 3.0)	108 x 100 (4.3 x 3.9)
絲杠類型	滾珠絲杠，單螺母	滾珠絲杠，單螺母	滾珠絲杠，單螺母
最大行程長度: mm (in)	3000 (118)	4000 (158)	6000 (236)
最大直線速度: m/s (in/s)	1 (39.4)	1.6 (63.0)	1.6 (63.0)
最大加速度: m/s2 (in/s2)	8 (315)	8 (315)	8 (315)
重復精度: ±mm (in)	0.05 (0.002)	0.05 (0.002)	0.05 (0.002)
最大輸入速度: rpm	3000	3000	3000
工作溫度: °C (°F)	-20 to 70 (-4 to 158)	-20 to 70 (-4 to 158)	-20 to 70 (-4 to 158)
最大動態負載 (Fx): N (lbf)	1000 (224.8)	2500 (562.0)	5000 (1124)
最大動態負載 (Fy): N (lbf)	400 (89.9)	1485 (333.7)	3005 (675.3)
最大動態負載 (Fz): N (lbf)	400 (89.9)	1485 (333.7)	3005 (675.3)
最大動態力矩 (Mx): Nm (lbf-in) 整個單元	9 (79.7)	49 (433.7)	117 (1035.5)
最大動態力矩 (My): Nm (lbf-in)	23 (203.6)	85 (752.3)	279 (2469.4)
最大動態力矩 (Mz): Nm (lbf-in)	23 (203.6)	85 (752.3)	279 (2469.4)
最大驅動軸力: N (lbf)	200 (45)	600 (135)	1000 (225)
最大驅動軸力矩: Nm (lbf-in)	12 (106)	30 (266)	45 (398)
絲杠直徑: mm (in)	16 (0.63)	20 (0.79)	25 (0.98)
絲杠導程: mm (in)	5, 10, 20 (0.2, 0.4, 0.8)	5, 12.7, 20 (0.2, 0.5, 0.8)	5, 10, 25 (0.2, 0.4, 1.0)
重量: kg (lb) 零行程單元重量每100 mm行程的重量滑架的重量（可選）絲杠支撐的重量（可選）雙絲杠支撐的重量（可選）	3.9 (8.6) 0.56 (1.23) 1.20 (2.65) 0.83 (1.83) 1.88 (4.15)	6.9 (15.2) 1.05 (2.32) 2.5 (5.51) 1.7 (3.75) 3.58 (7.89)	14.3 (31.5) 1.72 (3.79) 4.0 (8.82) 1.86 (4.1) 4.42 (9.7)

MG/TG特性

模塊化安裝地腳
安裝在T型槽內的限位開關支架
自動調節不銹鋼防塵帶
多種鞍座規格可選
單/雙螺母支撐
需要用到負載保持制動器
能承受高彎矩載荷
沖洗保護

內部自調節菱形滑軌
可在所有方向安裝
簡便的T型槽安裝
沖洗保護
長行程
高速

手冊

Linear Units Quick Selection Guide	1333 KB	Email
Linear Motion Systems	1257 KB	Email
Linear Motion Systems	1425 KB	Email
Linear Units Overview	1057 KB	Email
Linear Units Overview	1573 KB	Email
Linear Units Quick Selection Guide	427 KB	Email

產品目錄

Linear Motion Systems	9163 KB	Email
Linear Motion Systems	9214 KB	Email
Linear Motion Systems	9107 KB	Email
直線運動系統	11683 KB	Email

計算支持

Average Load Calculation (Release 3)	107 KB	Email
Linear Units Sizing & Selection	823 KB	Email
Mechanical Motion Calculation (Release 6)	302 KB	Email
Move Motion Profile Calculation (Release 3)	93 KB	Email
Multi-Axis Cycle Time Calculation (Release 3)	98 KB	Email
Movopart 55-75-100 Sizing & Selection Calculation (Release 25)	1087 KB	Email

手冊

Movopart M55, M75, M100 Installation and Service	1378 KB	Email
Rapidtrak M100, 75, 55 Installation and Operation	3163 KB	Email

The Linear Motion Systems Product Selector is Temporarily Unavailable

Click the button below to use the newest edition of our industry's most advanced sizing and selection tool for linear motion system: LinearMotioneering.

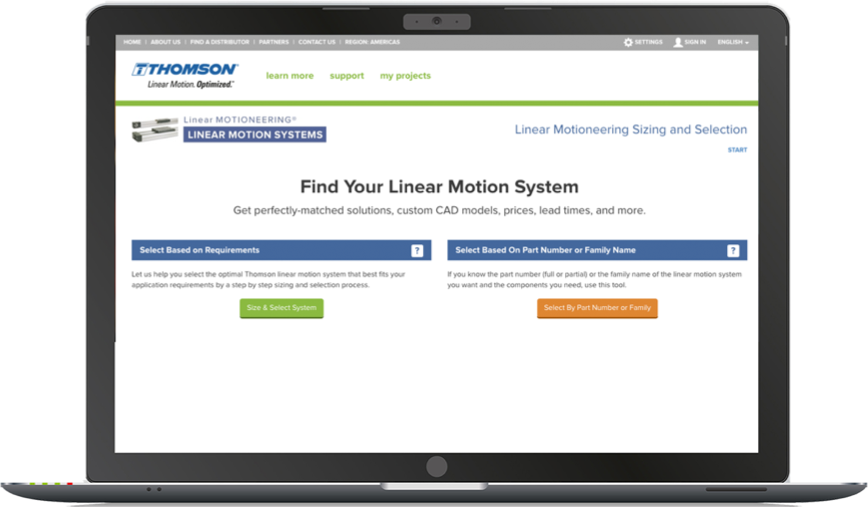

Image above: The LinearMotioneering Landing Page
